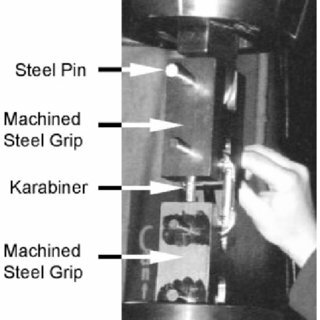

Здесь алюминиевые D-образные карабины с минимальной разрывной нагрузкой MBS в 24 кН подвергались различным циклическим нагрузкам. В частности исследователям удалось подсчитать количество циклов нагрузки, которую смог выдержать каждый карабин до момента своего разрушения. Циклы отличались по степени нагрузки от 0.5 до 8 / 10 / 12 / 14 / 16 / 18 / 20 кН. При этом для каждой степени нагрузки, например 0.5 - 12 кН, разрывалось по 3-4 одинаковых карабина.

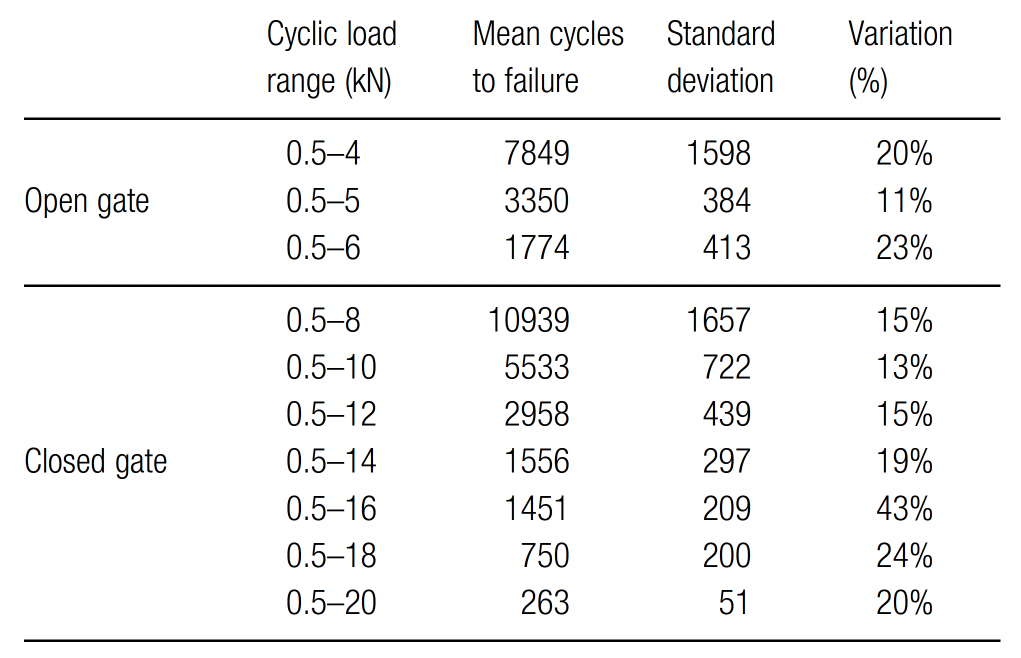

Ниже приведена таблица результатов, где
- cyclic load range = диапазон циклической нагрузки
- mean cycles to failure = среднее количество циклов до разрушения
- standard deviation = отклонение в циклах
- variation = отклонение в процентах
Стоит сразу оговориться, что результаты данного исследования не универсальны.
Во-первых, 3-4 карабина на цикл не достаточно для формирования полноценной статистики.
Во-вторых, карабинов существует великое множество и все они различаются по множеству параметров, каждый из которых может влиять на срок их службы.
И что нам это дает?
По результатам выходит, что карабины, рассчитанные на 24 кн могут разрушаются и при относительно небольших нагрузках, при тех же 8 кН. Вопрос в том, насколько их мучить. Исследователям потребовалось в среднем 10939 раз нагрузить карабин по 800 кг, чтобы на 10940 раз его разорвало. А прилагая уже 20 кН нагрузки потребовалось значительно меньше – в среднем 263 цикла.
Так и в жизни: можно годами эксплуатировать карабины на скалодроме, не истратив и "половину" ресурса изделия; а можно ежедневно поднимать на стройке неадекватные грузы на не рассчитанных на это алюминиевых карабинах...
С одной стороны, результаты весьма воодушевляющие. Те, кто используют карабины по назначению могут не волноваться. Циклы штатной нагрузки в таких случаях могут исчисляться тысячами.
С другой стороны, пользователи должны понимать, что даже будучи уверенными в том, что их снаряжение не подвергалось сверхнагрузкам, оно тем не менее имеет свойство устаревать и терять в прочности. Значит необходимо на практическом или подсознательном уровне регистрировать частоту и степень использования снаряжения.
Про эти нюансы, а так же другие факторы, влияющие на прочность снаряжения, вроде пластической деформации и усталости материала, я написал в статье для Спорт-Марафона – https://sport-marafon.ru/article/pro-dopustimye-nagruzki-na-alpinistskoe-snaryazhenie/
Полный же текст исследования на английском языке можно прочесть здесь – https://bikulov.net/carabiners-fatigue-failure
